水凝胶：光固化透明质酸（BKNM-HAMA）
| 【编号】BK2020121706 | 【CAS号】cas | ||
| 【货号】BK2020121706-02 | 【规格】 | ||
|
|||
| 价格： 登录查看 | |||
 |
 |
产品组分
|
组分 |
性状 |
存储条件 |
规格 |
|
A: HAMA |
白色海绵状 |
-20℃，避光 |
0.2 or 0.5 g/瓶 |
|
B:光引发剂 LAP |
白色粉末状 |
室温，避光 |
0.025 g/瓶 |
干态:-20℃避光，6个月，可常温运输。溶液∶4℃避光,7天; -20C避光，3个月;溶液反复冻融会影响产品性能，尽量现配现用。
有效日期
生产日期见包装。
1配制0.25%(w/v)引发剂标准溶液
(1)取10 mL PBS，加入装有引发剂LAP的棕色瓶中{(内含0.025g LAP);2)以40-50°℃水浴加热溶解15分钟，期间振荡数次;
该LAP标准液在4℃避光条件下可保存12个月。⒉配制HAMA溶液
(建议HAMA-1CK浓度为2-10 %(W/),HAMA-40OK浓度为1-3%(w/))(1）取所需质量的HAMA放入离心管;
(2)取所需体积引发剂标准溶液加入到上述离心管中;
(3)于25-50 ℃溶解1-2 h,期间不断搅拌/振荡;(HAMA黏度较大，溶解时问较长)(4)将HAMA溶液使用0.22um无菌针头过滤器灭菌。
二维细胞培养建议
将HAMA溶液于37℃水浴避光保温备用(防止低温凝胶化);立即将HAMA溶液注入孔板;
(96孔板:50~100uL/孔.48孔板: 100-3CQuL/孔. 24孔板: 300-500iL/孔)以405nm光源，辐照10-30秒使凝胶化, 可通过光照时问及强度调控凝胶强度;将培养基加入孔中覆盖凝胶，置于37℃培养箱中5分钟,清洗样品，吸去培养基;将细胞悬浮液加入到孔板中即可。根据实验设计进行培养基更换、观察拍照等操作
(操作程序无特殊要求)。
三维细胞培养建议
收集细胞并用37℃预热的HAMA溶液重悬，配制细胞悬液;向孔板中加入细胞悬液;
(96 孔板:50-100uL/孔，48孔板:100~300L/孔，24孔板:300-500uL/L)以405nm光源，照射10-30秒使凝胶化,可通过光照时间及强度调控凝胶强度;提示:加入一孔固化一孔，防止细胞沉淀
>向各孔加入培养基，于37℃培养箱中5分钟，清洗样品，移去培养基;
加入新鲜培养基并长期培养。根据实验设计进行培养基更换、观察拍照、免疫荧光染色等操作〈操作程序无特殊要求)。
温馨提示:请勿直视固化光源。
甲基丙烯酰化明胶（GelMA）由于具有生物兼容性好、可见光固化的特点，已广泛应用于细胞3D培养、组织工程、生物3D打印等研究领域，已有上万篇学术论文中采用了GelMA水凝胶。团队研制的GelMA产品具有批次稳定、服务专业等优点，自推出以来，已服务哈佛、剑桥、麻省理工、港大、清华、北大、浙大、上交等国内外高校的数百个课题组。
1 理化性能

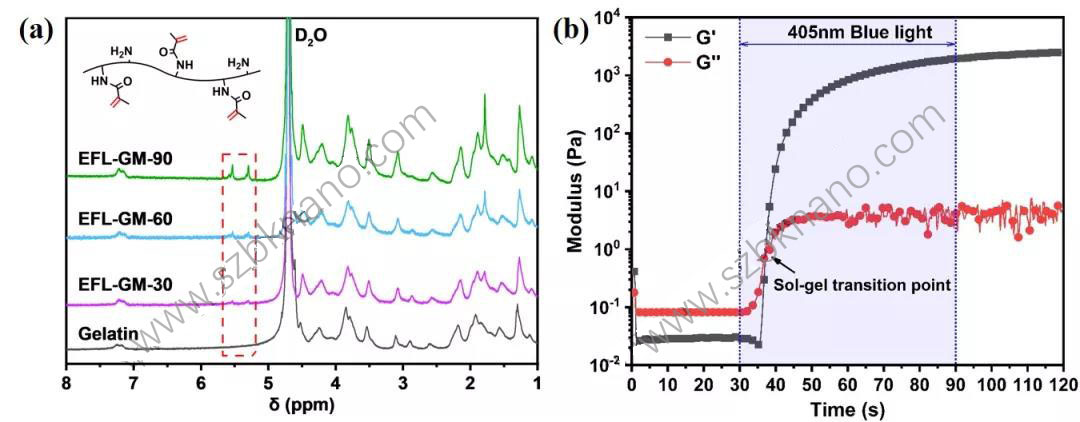

图1 (a)三种型号GelMA核磁普；(b)GelMA（GM-90）光固化过程流变分析
图2 三种型号GelMA水溶液的降温sol-gel转变过程，GelMA浓度分别为5 % (a)和10 % (b)；及升温gel-sol转变过程，GelMA 浓度分别为5 % (c)和10 % (d)
图3 三种型号GelMA的力学测试：(a) 压缩曲线；(b) 流变曲线（GelMA浓度为10 % w/v）
2 生物相容性
GelMA已广泛用于干细胞、癌细胞、内皮细胞、神经细胞等各类细胞的培养，细胞存活率大于90%，细胞功能化良好。
图4 骨髓间充质干细胞（BMSC）在GelMA表面及内部培养效果
留言咨询
|
| 温馨提示：苏州北科纳米供应产品仅用于科研，不能用于人体,不同批次产品规格性能有差异。网站部分文献案例图片源自互联网，图片仅供参考，请以实物为主，如有侵权请联系我们立即删除。
提示说明：纳米材料工艺和制备可能会有改变 所有纳米材料均支持按需定制 下单前联系客服确认产品详细信息。 |
上一款： 没有了...
下一款： 水凝胶：甲基丙烯酰化聚赖氨酸
